Hüdrauliline sõidupea lõikamismasin liivapaberile/ abrasiivsele

Hüdrauliline sõidupea lõikamismasin liivapaberile/ abrasiivsele







Rakendusala
Hüdraulilise reisipea lõikamismasinat kasutatakse paljudes tööstusharudes, näiteks:
· Autotööstus
· Nahk- ja nahkhäired - peksjad, rahakotid, rahakotid, vööd
· Korgi tihendid ja matid
· Vaht ja käsn
· Jalatsite komponendid - shogid, sisetallad, sisetalla sokid, pealsed, rihmad
· Kummist gaasid, tihendid, seibid
· Mänguasjad-pehmed mänguasjad, reklaamiutod, mini-džigi-saw mõistatused jne.







Kuidas valida Kuntai hüdrauliline lõikemasin
1. Materiaalne: mittemetaalne materjal nagu nahk, kangas, vaht, Eva, kummist tihend jne.
2. Pindala: see sõltub materjali suurusest.
3. Lülitusjõud: see sõltub dieaalse lõikuri/lõikevormi kogu teradest.
4.Pöötmissüsteem: see sõltub materjalist.









Masinakonfiguratsioon



Ⅰ. Peamised tehnilised andmed

Lõikamisjõud: 25ton kuni 75ton

Lõikamise pea suurus: 500 × 500mm kuni 700*700mm

Standardne töölaua mõõde: 2250 × 550mm (W*D) (see on kohandatud)

Reguleeritav löök (mm): 30-180 mm

Kohaldatav materjali laius: 1600mm (see on kohandatud)

Peamine mootori võimsus: 3KW

Servo mootori võimsus: 1,5kW

Reisipea servomootori võimsus: 2kW

Hüdrosüsteemi töörõhk: väiksem või võrdne 30MPa

Õhuallikas: 0. 5-0. 8MPA

Õhutarbimine: 0. 2CBM/min

Kogu võimsus: 6,5kW

Pinge: kohandatav



Ⅱ.

1.

See osa koosneb servomootorist, reduktorist, pneumaatilisest klambrite seadmest, pingemehhanismist.

Masin võtab kasutusele pneumaatilise kinnitusmaterjali liikumise, tagamaks, et materjal pole moonutamine ega nihke

Servomootori juhitud sööda pikkust saab puutetundlikul ekraanil sisendandmete abil muuta

2. lõikamismasin

(1) Lõikamismasin koosneb raamist, hüdraulilistest osadest ja automaatsetest liikuvatest peaosadest jne

(2) Pulnistamislaud on varustatud lõikelainega. See on mugav ja kerge vahetada lõikurit.

(3) Die -Sidelipi lõikamine juhitakse kuulikruvi ja servomootoriga, liikuv täpsus on kõrge

(4) Spetsiaalne disain mõjutab PUCH Die lõikamist rea või mitu rida PP -tahvli liikumiseks, pikendage PP -tahvli kasutusaega

(5) Kõrge lõikamise, elektri säästmiseks kasutage hooratta energia ladustamist, mis ei tohi õli temperatuuri tõusta

(6) Insuldiseaded teevad lõikekõrguse korral koostööd die lõikuriga, muudavad lõikamise mugavuse ja täpsuse kohandamiseks

(7) Peamised pitserid kasutasid saksa imporditud kaubamärki. Hüdraulilised osad, elektriseadmed on kõik kasutatud imporditud kaubamärki, need on vastupidavad.

(8) peremees pärast kõrgsagedusliku kustutamise õli silindri kolvi varda silindrilist pinda kõva kroomiplaatimise töötlemine, veenduge masina kasutusajaga

3. pneumaatilised osad

Elektri ja käsitsi juhtimisega, et täita lõikuri positsioneerimine, täidised ja muud funktsioonid

4. Elektriline komponent

(1) Elektrikapp vajab veekindlat, tolmukindlat, kaitset

2

(3) Kõik osad on kaitselüliti või kaitsekaitsega



Iii. Safatymeetmed

1. masin on ümbritsetud kaitseosadega, veenduge, et operaatorid ei saaks lõikealale ja liikumispiirkonnale lähedale

2. ohutusventiiliga varustatud hüdrosüsteem, vältige hüdraulilise süsteemi rõhu ülekoormust

3. Seade normaalses töös ebanormaalsete elektrikatkestuste ajal ja seejärel taaselustage energiat automaatselt automaatselt, et see ei jätka automaatselt

4. Kui masin töötab valesti, vajutage nuppu Lähtesta, masin saab jätkata tavalist tööd



Ⅳ. Põhikomponentide tarnija

Nimetus	Tarnija
Plc	Mitsubishi
puutetundlik ekraan	Mitsubishi
Kontaktor (lüliti)	Taiwan
termorelay	Taiwan
nupplüliti	Schneider
miniatuurne relee	Omron
servomootor	Mitsubishi
peamised hüdraulilised osad	Cml
tihenduselement	B+S
õlipump	Settima
lineaarne laager	Taiwan
reisivahetus	Kippuma
mootor	Mitsubishi
pneumaatiline element	Airtac

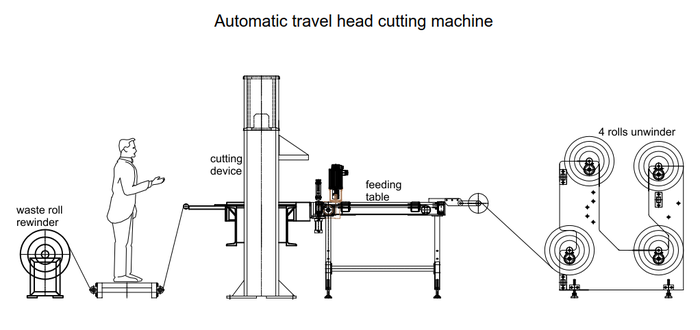

Ⅴ. Skemaatiline diagramm

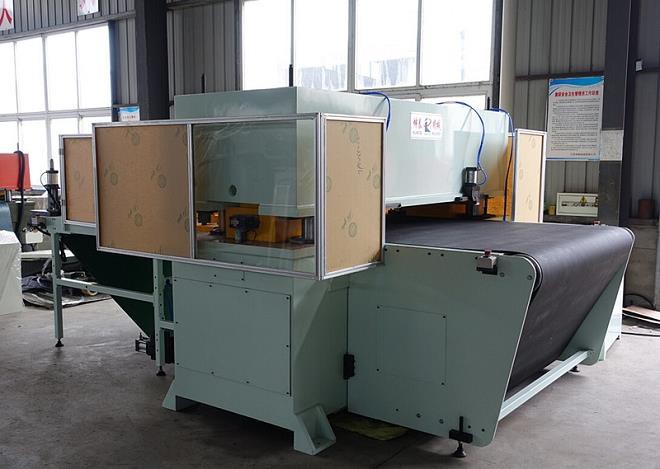

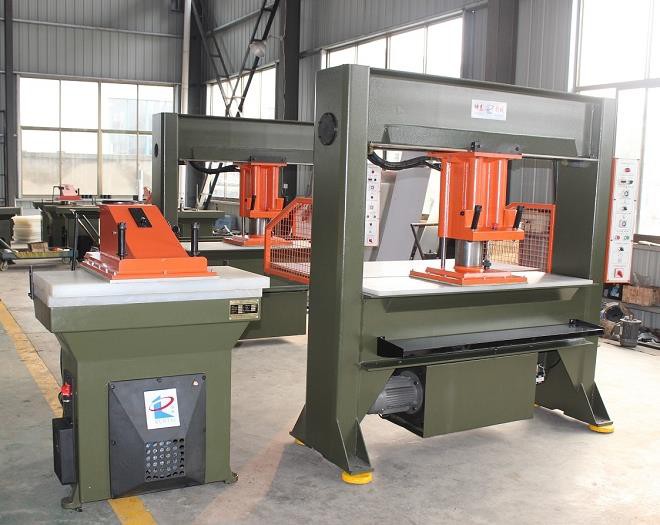

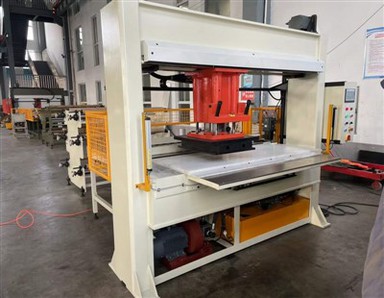

Masinafotod











Ettevõtte profiil

Alates 1985. aastast oleme tootnud erinevaid kattekihi lamineerimismasinaid ja erinevate tööstusharude, näiteks pakenditööstuse, autotööstuse, jalatsite tööstuse, rõivatööstuse, mänguasjade tööstuse, polsterdustööstuse jms. Tugev insenerivõim ja rahuldav järelvõlateenus konsolideerib meie juhtiva koha nii siseturul kui ka välismaal.
